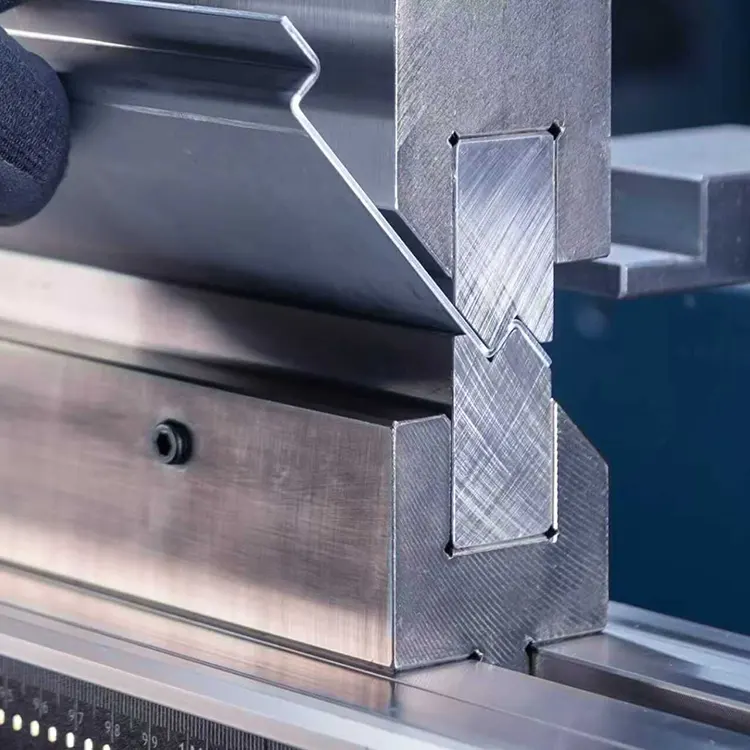

पाना धातु अफसेट झुकाउने

Difon मेसिनरीमा शीट मेटल अफसेट झुकाउने भागहरूको लागि CNC झुकाउने

इलेक्ट्रोनिक उपकरण घेरा, औद्योगिक क्याबिनेटरी, र मेडिकल उपकरण फ्रेमहरू जस्ता उद्योगहरूमा निर्माताहरूलाई प्रायः सटीक, नियन्त्रित अफसेटहरूका साथ शीट मेटल पार्टहरू चाहिन्छ। यी भागहरूले बेमेल असेंबली सतहहरू बीचको अन्तरालहरू पुल गर्दछ वा आन्तरिक घटकहरूको लागि संरचित स्पेसिङ सिर्जना गर्दछ। Difon Machinery सटीक पाना धातु अफसेट झुकाउने सेवाहरूमा माहिर छ जसले पङ्क्तिबद्ध चुनौतीहरू समाधान गर्दछ। हामी स्टेप्ड इलेक्ट्रोनिक ब्र्याकेट सपोर्ट, अफसेट क्याबिनेट डिभाइडर, स्ट्यागर्ड मेडिकल डिभाइस माउन्टिङ प्लेटहरू, र थप जस्ता अनुप्रयोगहरूको लागि कस्टम र सेमी-कस्टम अफसेट बेन्डिङ समाधानहरू डेलिभर गर्छौं। प्रत्येक भाग सटीक अफसेट साइज र लगातार कोणहरू हिट गर्न उन्नत CNC झुकाउने प्रविधिको साथ बनाइएको छ। यसले सुनिश्चित गर्दछ कि तिनीहरू तपाईंको अवस्थित असेंबली लाइनहरूमा सजिलैसँग फिट हुन्छन्। आफ्नो अफसेट पार्ट्सका लागि Difon सँग साझेदारी गरेर, तपाईंले आफ्नो उत्पादन प्रक्रियालाई सुव्यवस्थित गर्दै, म्यानुअल समायोजन वा धेरै कम्पोनेन्टहरूको एसेम्बलीको आवश्यकतालाई हटाउनुहुनेछ। यसले सुधारिएको उत्पादन फिट, कार्यक्षमता, र द्रुत असेंबली समयको परिणाम दिन्छ।

पाना धातु अफसेट झुकाउने मानक झुकावको एक प्रकार मात्र होइन - यो एक सामान्य निर्माण समस्या समाधान गर्न एक विशेष प्रक्रिया हो: एउटै विमानमा नबस्ने सतहहरूसँग भागहरू पङ्क्तिबद्ध गर्ने। इलेक्ट्रोनिक यन्त्र लिनुहोस्: यसलाई तातो समस्याहरूबाट बच्न मेटल चेसिस माथि 10mm माथि सर्किट बोर्ड अफसेट गर्ने कोष्ठक चाहिन्छ। एक औद्योगिक क्याबिनेटलाई सिलिङ ग्यास्केट फिट गर्न 5mm अफसेट भएको डिभाइडर चाहिन्छ। मेडिकल कार्टलाई अवस्थित हार्डवेयरसँग काम गर्न 3mm अफसेट भएको माउन्टिङ प्लेट आवश्यक हुन सक्छ। मानक झुकाउने सेवाहरू प्रायः यी सटीक आवश्यकताहरू पूरा गर्न असफल हुन्छन्। तिनीहरूले असंगत अफसेट गहिराइ वा कोणहरूसँग भागहरू बनाउँछन् जसले तपाईंलाई साइटमा समायोजन गर्न बाध्य पार्छ—समय बर्बाद गर्ने र भाग क्षतिको जोखिममा। Difon को अफसेट झुकाउने कारखानामा, हामी "अफसेट संग भागहरु झुकाउने" मात्र गर्दैनौं। हामी तपाइँको विशिष्ट विधानसभा आवश्यकताहरु संग मेल खाने प्रत्येक अफसेट डिजाइन। प्रक्रिया अन्य कम्पोनेन्टहरु संग भाग को अन्तरक्रिया को विश्लेषण द्वारा शुरू हुन्छ: सतहहरु बीच तपाईलाई कस्तो अंतर चाहिन्छ? अफसेटले तौल राख्छ वा खाली ठाउँ थप्छ? के अफसेटलाई पूर्व-ड्रिल्ड प्वालहरूसँग लाइन अप गर्न आवश्यक छ? यो एसेम्बली-केन्द्रित दृष्टिकोणले हामीले डेलिभर गर्ने प्रत्येक अफसेट भागलाई पहिलो पटक-फिट प्राप्त गर्ने सुनिश्चित गर्दछ। कुनै पुन: कार्य, तपाईंको उत्पादन तालिकामा कुनै ढिलाइ छैन।

हाम्रो पाना धातु अफसेट झुकाउने सेवा सटीक र अनुकूलतामा केन्द्रित तीन-चरण कार्यप्रवाहको साथ सुरु हुन्छ। प्रक्रिया तपाइँको अफसेट आवश्यकताहरु को एक विस्तृत विश्लेषण संग सुरु हुन्छ। मानक झुकाव केवल भाग आयामहरूमा केन्द्रित हुन्छ, तर पाना धातु अफसेट झुकाउन हामीलाई भागको सम्पूर्ण असेंबली सन्दर्भ नक्सा गर्न आवश्यक छ। उदाहरणका लागि, यदि तपाईंलाई 19-इन्च सर्भर र्याकको लागि अफसेट कोष्ठक चाहिन्छ भने, हाम्रो ईन्जिनियरिङ् टोलीले पहिले र्याकको आन्तरिक आकार, कोष्ठकले कति तौल राख्छ, र अवस्थित माउन्टिंग प्वालहरू कहाँ छन् भनेर जाँच गर्छ। त्यसपछि हामी "अफसेट ब्लुप्रिन्ट" बनाउन 2D CAD सफ्टवेयर प्रयोग गर्छौं। यसले भागको लम्बाइ, चौडाइ र अफसेट गहिराइलाई मात्र सूचीबद्ध गर्दैन - यसले अन्य कम्पोनेन्टहरूसँग पङ्क्तिबद्ध गर्न सन्दर्भ बिन्दुहरू पनि चिन्ह लगाउँछ। खाकामा मुख्य विवरणहरू समावेश छन्: "अफसेट दिशा", "अफसेट सहिष्णुता", र "बेन्ड अनुक्रम"। धेरै अफसेटहरू भएका जटिल भागहरूका लागि—जस्तै ठाडो र तेर्सो अफसेटहरू भएको क्याबिनेट डिभाइडर—हामी 3D रेन्डरिङहरू बनाउँछौं। यसले देखाउँछ कि भाग कसरी अन्तिम सम्मेलनमा फिट हुनेछ, त्यसैले हामी उत्पादन सुरु हुनु अघि पङ्क्तिबद्ध समस्याहरू समात्छौं। यो म्यापिङ चरणले सुनिश्चित गर्दछ कि अफसेट झुकाउने प्रक्रियाले सामान्य नियमहरू मात्र होइन, तपाइँको अद्वितीय असेंबली आवश्यकताहरू फिट गर्दछ।

एकपटक अफसेट ब्लुप्रिन्ट सकिएपछि, हामी सटीक अफसेटहरू बनाउन बहु-अक्ष सीएनसी बेन्डिङमा जान्छौं। यो चरण सटीकता ग्यारेन्टी गर्न हाम्रो विशेष उपकरण लाभ उठाउँछ। आधारभूत 3-अक्ष CNC झुकाउने मेसिनहरू लगातार अफसेट नियन्त्रणको साथ संघर्ष गर्दछ, तर हामी 6-अक्षहरू प्रयोग गर्दछौं। यसमा डुअल ब्याकगेज र रियल-टाइम अफसेट मोनिटरिङ सेन्सरहरू छन्। तिनीहरूले हामीलाई अफसेट बेन्डिङका लागि दुई मुख्य कुराहरू समायोजन गर्न दिन्छ: "अफसेट गहिराई" र "अफसेट कोण"। मानौं कि हामी 1.5mm-मोटो कोल्ड-रोल्ड स्टिलबाट 5mm ठाडो अफसेट कोष्ठक बनाउँदैछौं। CNC प्रणालीले स्पष्ट अनुक्रम पछ्याउँछ: पहिले, यसले पहिलो बेन्ड बिन्दुमा हिट गर्नको लागि प्राथमिक ब्याकगेजसँग धातुको पानालाई लाइन बनाउँछ। त्यसपछि यसले 90° बन्ड बनाउनको लागि 110 बारको दबाब प्रयोग गर्दछ - यसले अफसेटको पहिलो चरण बनाउँछ। अर्को, सेकेन्डरी ब्याकगेजले पानालाई तेर्सो रूपमा 5mm ले बदल्छ। अन्तमा, यसले दोस्रो 90° बन्ड बनाउनको लागि 105 बार दबाब प्रयोग गर्दछ। यसले अफसेट पूरा गर्छ, र दुबै सतहहरू ± ०.०५ मिमी भित्र समानान्तर रहन्छ। यो बहु-अक्ष नियन्त्रणले "अफसेट बहाव" लाई हटाउँछ - म्यानुअल वा आधारभूत CNC झुकाउने प्रक्रियाहरूमा सामान्य गहिराइमा क्रमिक विचलन।

अफसेट गरेपछि, हामी विधानसभा अनुकूलता परीक्षण गर्छौं। यो चरण, हाम्रो सेवाको एक प्रमुख भिन्नता, संयोजन अनुकूलता बिना आयामी शुद्धता मात्र अपर्याप्त छ भन्ने बुझाइमा निर्मित छ। यो परीक्षण केवल आकारहरू जाँच गर्दैन। हामी वास्तविक वा प्रतिकृति भागहरू प्रयोग गरेर तपाईंको वास्तविक सम्मेलन वातावरण प्रतिलिपि गर्छौं। उदाहरणका लागि, यदि तपाईंले मेडिकल उपकरणको लागि अफसेट कोष्ठकहरू अर्डर गर्नुभयो भने, हामी तपाईंको यन्त्रको फ्रेमको प्रतिलिपिमा कोष्ठकहरू माउन्ट गर्छौं। त्यसोभए हामी यसको लागि बनाइएको मेडिकल कम्पोनेन्ट संलग्न गर्छौं र जाँच गर्छौं: के अफसेटले फ्रेम र पाखुराको बीचमा तपाईंलाई आवश्यक पर्ने 8mm ग्याप बनाउँछ? के तपाइँ यसलाई जबरजस्ती वा कोष्ठकलाई गलत संरेखित नगरी कम्पोनेन्ट सुरक्षित गर्न सक्नुहुन्छ? के कोष्ठकमा प्रि-ड्रिल गरिएको प्वालहरू फ्रेममा प्वालहरूसँग मिल्छ? यदि हामीले ०.१ एमएम जति सानो भए पनि - कुनै मिसालाइनमेन्ट फेला पार्‍यौं भने - हामी बाँकी ब्याचको लागि सीएनसी बेन्डिङ सेटिङहरू समायोजन गर्छौं। हुनसक्छ ब्याकगेज स्थिति वा झुकाउने दबाबलाई ट्वीक गर्नुहोस्। यो वास्तविक-विश्व प्रमाणीकरणले सुनिश्चित गर्दछ कि तपाईंको अफसेट भागहरू आयामी रूपमा मात्र सही छैनन् तर तत्काल एकीकरणको लागि पनि अनुकूलित छन्।

अफसेट भागहरूको लागि गुणस्तर आश्वासन तीन महत्वपूर्ण विशेषताहरू वरिपरि बनाइएको छ। हामी तीन मुख्य कुराहरूमा फोकस गर्छौं: लगातार अफसेट गहिराइ, अफसेट सतहहरू बीच समानान्तरता, र विधानसभा सन्दर्भ बिन्दुहरूसँग पङ्क्तिबद्धता। प्रत्येक भागको लागि, हामी तीन बिन्दुहरूमा अफसेट गहिराइ जाँच गर्न लेजर दूरी मिटर प्रयोग गर्छौं। हामी सुनिश्चित गर्छौं कि भाग भर भिन्नता ± 0.05mm भन्दा बढी छैन। समानान्तरता जाँच गर्न, हामी दुई अफसेट सतहहरू तुलना गर्न सटीक फ्लैटनेस गेज प्रयोग गर्दछौं। हामी कुनै पनि भाग अस्वीकार गर्छौं जहाँ सतहहरू बीचको अन्तर ०.०८ मिमी भन्दा बढी छ। पङ्क्तिबद्धता जाँचहरूको लागि, हामी अफसेटको सापेक्ष पूर्व-ड्रिल गरिएको प्वाल वा खाचहरूको स्थिति नक्सा गर्न CMM प्रयोग गर्छौं। हामी सुनिश्चित गर्छौं कि तिनीहरूले ± 0.1mm भित्र तपाईंको खाकासँग मेल खान्छ। यी चेकहरू पास गर्ने प्रत्येक भागले एक अद्वितीय क्रम संख्या प्राप्त गर्दछ। यसले पूर्ण ट्रेसिबिलिटीको लागि यसको उत्पादन डेटामा लिङ्क गर्दछ। यो चिकित्सा उपकरणहरू र एयरोस्पेस जस्ता विनियमित उद्योगहरूको लागि आवश्यक छ, जहाँ पूर्ण ट्रेसिबिलिटी र अनुपालन अनिवार्य छ।

डिफोनको मुख्य भिन्नता भनेको सभा-केन्द्रित नवप्रवर्तनप्रति हाम्रो प्रतिबद्धतामा निहित छ। हामी जान्दछौं कि अफसेट आवश्यकताहरू प्रायः तपाईंको उत्पादनको डिजाइन विकसित हुँदै जाँदा परिवर्तन हुन्छ। त्यसैले हामी चलिरहेको परियोजनाहरूको लागि "द्रुत पुन: कन्फिगरेसन" प्रस्ताव गर्दछौं। यदि तपाईंले 10mm बाट 12mm मध्य-उत्पादनमा अफसेट परिवर्तन गर्न आवश्यक छ भने, हाम्रा CNC मेसिनहरूले 10 मिनेट भित्र सेटिङहरू बदल्न सक्छन्। आधारभूत मेसिनहरूले ३०+ मिनेट लिन्छन्—यसले डाउनटाइम धेरै घटाउँछ। हामी "अफसेट अप्टिमाइजेसन" सल्लाह पनि दिन्छौं। यदि तपाईंको प्रारम्भिक डिजाइनलाई जटिल, बहु-चरण अफसेट चाहिन्छ जसको लागत धेरै छ भने, हाम्रा इन्जिनियरहरूले सरल अफसेट आकारहरू सुझाव दिन सक्छन्। उदाहरण को लागी, गत महिना एक ग्राहकले तीन अलग 5mm अफसेट संग कोष्ठक को लागी सोधे। हामीले यसलाई चरणबद्ध सुविधाहरूको साथ एकल 15mm अफसेटमा पुन: डिजाइन गर्यौं। यसले उत्पादन समयलाई 25% ले घटाएको छ जबकि तिनीहरूको विधानसभासँग पूर्ण अनुकूलता कायम राख्दै।

डिफन मेसिनरीले तपाइँसँग एसेम्बली चुनौतिहरू समाधान गर्नका लागि साझेदारहरू, भागहरू मात्र होइन - हामी निर्बाध एकीकरण प्रदान गर्दछ। हामी विधानसभा पङ्क्तिबद्धता, बहु-अक्ष CNC परिशुद्धता, वास्तविक-विश्व परीक्षण, र लचिलो समर्थनमा फोकस गर्छौं। हामीले बनाएको प्रत्येक अफसेट भाग तपाईको उत्पादन प्रक्रियामा सहज रूपमा फिट हुन्छ। यसले तपाईंको समय बचत गर्छ, बर्बादी घटाउँछ, र तपाईंको उत्पादनलाई थप विश्वसनीय बनाउँछ। यदि तपाइँ इलेक्ट्रोनिक घेराहरू, औद्योगिक क्याबिनेटहरू, वा चिकित्सा उपकरणहरू निर्माण गर्दै हुनुहुन्छ भने, हामी तपाइँको अफसेट आवश्यकताहरूलाई उच्च-गुणस्तर, भेला-गर्न-सुन्ने भागहरूमा बदल्न तयार छौं। हाम्रो अफसेट झुकाउने विशेषज्ञताले तपाइँको परियोजनालाई कसरी फाइदा पुर्याउन सक्छ भनेर छलफल गर्न तयार हुनुहुन्छ? नमूना भागको लागि सोध्नुहोस्? हाम्रो कारखाना हेर्न आउनुहोस्? हाम्रो टोलीलाई सम्पर्क गर्नुहोस्। आफैलाई हेर्नुहोस् कि कसरी हाम्रो प्रक्रियाले पाना धातुलाई परिशुद्धता कम्पोनेन्टहरूमा परिणत गर्छ जसले तपाईंको उत्पादनहरूको प्रदर्शन र विश्वसनीयता बढाउँछ।
