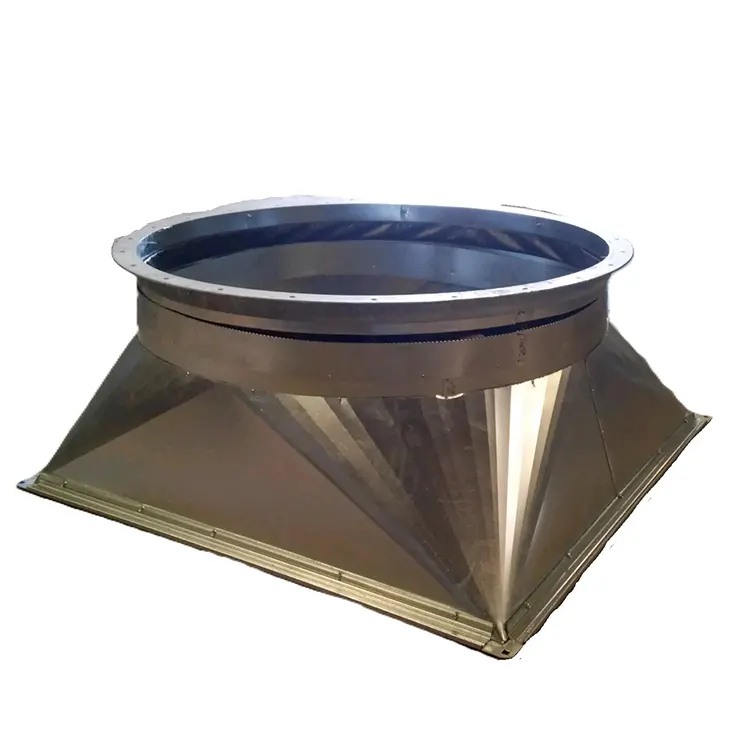

स्क्वायर-टू-राउन्ड संक्रमण

डिफन मेसिनरीमा स्क्वायर-टू-राउन्ड ट्रान्जिसन शीट मेटल पार्ट्सका लागि सीएनसी झुकाउने

भेन्टिलेसन प्रणाली, रासायनिक तरल स्थानान्तरण, र वातावरणीय सुरक्षा उपकरण जस्ता उद्योगहरूमा उत्पादकहरूलाई प्रायः सटीक वर्ग-देखि-राउन्ड संक्रमण भागहरू चाहिन्छ। यी भागहरूले वर्गाकार वा आयताकार नलिका/पाइपहरूलाई गोलाकारसँग जोड्छन्, र तिनीहरूले हावाको प्रवाहलाई सहज, तरल पदार्थको प्रतिरोध कम राख्न र चुहावट रोक्न आवश्यक हुन्छ। Difon Machinery Co., Ltd CNC झुकाउने सेवाहरूको भरपर्दो प्रदायक हो जुन विशेष गरी यस जटिल शीट मेटल बनाउने अनुप्रयोगको लागि ईन्जिनियर गरिएको छ। हाम्रा मुख्य प्रस्तावहरूमा अनुकूलन र अर्ध-कस्टम स्क्वायर-टु-राउन्ड ट्रान्जिसन पार्टहरू समावेश छन्—व्यापारिक HVAC डक्टहरूका लागि साना, औद्योगिक रासायनिक स्थानान्तरण पाइपलाइनहरूका लागि ठूलाहरू। यदि तपाईंले Difon बाट यी ट्रान्जिसन पार्टहरू किन्नुभयो भने, तपाईंले धेरै कम्पोनेन्टहरू सँगै पिस गर्ने वा म्यानुअल काम प्रयोग गर्ने समस्या छोड्नुहुन्छ। तपाईंले एक साझेदार पनि पाउनुहुन्छ जसलाई थाहा छ कि यी भागहरूले तपाईंको प्रणालीको समग्र दक्षतालाई कसरी असर गर्छ र यो कति लामो हुन्छ।

यी वर्ग-देखि-राउन्ड ट्रान्जिसन पार्टहरू साधारण "कनेक्टरहरू" जस्तो देखिन सक्छन्, तर तिनीहरूको डिजाइन र बनाउनेले तपाईंको प्रणालीको दक्षता, सुरक्षा र दीर्घायुलाई प्रत्यक्ष असर गर्छ। HVAC मा, खराब तरिकाले गरिएको ट्रान्जिसनले हावा टर्ब्युलेन्स निम्त्याउन सक्छ—यसले बढी ऊर्जा प्रयोग गर्छ र धेरै आवाज निकाल्छ। रासायनिक तरल स्थानान्तरणमा, असमान सिम वा असंगत भित्ता मोटाईले चुहावट निम्त्याउन सक्छ - यी सुरक्षा खतराहरू र फोहोर सामग्री हुन्। धेरै मानक शीट मेटल आपूर्तिकर्ताहरूसँग वर्ग-देखि-राउन्ड ट्रान्जिसनको लागि विशेष विशेषज्ञताको अभाव हुन्छ, प्रायः परिशुद्धतामा सम्झौताको परिणामस्वरूप। Difon को विशेष CNC झुकाउने प्रक्रिया विशेष गरी यस ज्यामितिको अद्वितीय चुनौतीहरू पार गर्न डिजाइन गरिएको छ: यो सजिलै संग कोण (वर्ग/आयताकार) बाट घुमाउरो (गोलाकार) मा सामाग्री झर्न, यसलाई धेरै पातलो बनाउन, वा यसको संरचना कमजोर बनाइन्छ। हाम्रो प्रक्रिया ईन्जिनियरिङ् परिशुद्धता र वास्तविक-विश्व प्रदर्शन दुवै प्रदान गर्न डिजाइन गरिएको छ। हामीले बनाइएका प्रत्येक ट्रान्जिसन पार्टले तपाईको स्क्वायर र गोलाकार कम्पोनेन्टहरूमा पूर्ण रूपमा फिट मात्रै गर्दैन तर तपाईको सम्पूर्ण प्रणालीलाई राम्रोसँग काम गर्न मद्दत गर्दछ - चाहे तपाई हावा, पानी, वा रासायनिक तरल पदार्थ सार्दै हुनुहुन्छ।

तपाईंको वर्ग-देखि-राउन्ड ट्रान्जिसन भागको उत्पादनले कठोर तीन-चरण कार्यप्रवाहलाई पछ्याउँछ: डिजाइन, उत्पादन, र परिष्करण, तपाईंको प्रणालीमा सुरुदेखि अन्त्यसम्म सिमलेस एकीकरण सुनिश्चित गर्दै। यो कार्यप्रवाह आकारको प्राकृतिक जटिलतासँग सम्बन्धित छ, र यो विस्तृत डिजाइन अप्टिमाइजेसनबाट सुरु हुन्छ। मानक झुकाउने भागहरू साधारण 2D आकारहरू पछ्याउँछन्, तर वर्ग-देखि-राउन्ड ट्रान्जिसनहरूलाई सटीक 3D मोडलिङ चाहिन्छ। प्रक्रियालाई "विकास ढाँचा" को सटीक गणना चाहिन्छ - फ्ल्याट पाना धातु लेआउट जुन इच्छित संक्रमण आकारमा झुक्छ। Difon मा, हाम्रो ईन्जिनियरिङ् टोलीले ट्रान्जिसन भागको 3D मोडेलहरू बनाउन उन्नत CAD सफ्टवेयर प्रयोग गर्दछ। त्यसोभए हामी सामग्रीले बान्ट हुँदा कसरी कार्य गर्दछ भनेर हेर्नको लागि सीमित तत्व विश्लेषण (FEA) चलाउँछौं। यो सिमुलेशनले सम्भावित समस्याहरू चाँडै समात्छ। उदाहरणका लागि, यदि 200mm स्क्वायर डक्टबाट 150mm राउन्ड पाइपमा परिवर्तन गर्दा एक ठाउँमा धेरै टाइट भएको त्रिज्या छ भने, FEA ले सामग्री झिम्की देखाउनेछ। हाम्रो टोलीले ट्रान्जिसन त्रिज्यालाई अलि ठूलो बनाउन प्रोफाइल समायोजन गर्नेछ - त्यसैले धातु तनाव बिना सहज रूपमा झुक्छ। डिजाइनले तपाइँको प्रणालीको आवश्यकता अनुसार मिल्छ भन्ने कुरा सुनिश्चित गर्न हामी तपाइँको टोलीसँग पनि काम गर्छौँ। यदि संक्रमण उच्च-तापमान HVAC प्रणालीमा हुनेछ भने, हामी वार्पिङ रोक्न सामग्रीको मोटाई समायोजन गर्नेछौं। यदि यो संक्षारक रसायनहरूको लागि हो भने, हामी मिश्र धातु ग्रेडहरू छनोट गर्नेछौं जसले क्षतिलाई राम्रोसँग प्रतिरोध गर्दछ। यो डिजाइन चरण आधारभूत छ, प्रारम्भिक होइन - यो एक सहज र सफल झुकाउने प्रक्रिया सुनिश्चित गर्न महत्वपूर्ण छ। भर्खरको ग्राहक संलग्नतामा, हाम्रो FEA विश्लेषणले उत्पादन सुरु हुनु अघि प्रारम्भिक संक्रमण डिजाइनमा सम्भावित चुहावट बिन्दु पहिचान गर्‍यो र समाधान गर्‍यो। एकचोटि डिजाइन सकिएपछि, हामी CNC-आधारित सेग्मेन्टेड बेन्डिङमा जान्छौं - यो चिकनी वर्ग-देखि-राउन्ड संक्रमणको लागि सबैभन्दा महत्त्वपूर्ण चरण हो। साधारण U-Bends वा L-Bends लाई एकल-अक्ष CNC मेसिनहरू मात्र चाहिन्छ, तर वर्ग-देखि-राउन्ड ट्रान्जिसनहरूलाई बहु-अक्षहरू चाहिन्छ। यी मेसिनहरूले पाना धातुको विभिन्न भागहरूमा दबाब र कोण समायोजन गर्न सक्छन्। तिनीहरूसँग प्रोग्रामेबल ब्याकगेजहरू र वास्तविक-समय कोण-निगरानी सेन्सरहरू छन्। यहाँ छ कि यसले सामान्य भागको लागि कसरी काम गर्छ: भन्नुहोस् 1.5mm-मोटो गैल्भेनाइज्ड स्टील ट्रान्जिसन 250mm वर्गबाट ​​200mm राउन्डमा। पहिले, हामी मेसिनको कार्य तालिकामा समतल विकास ढाँचा लोड गर्छौं। CNC प्रणालीले थ्रीडी डिजाईन फाइलको प्रयोग गरी ८–१२ "बेन्डिङ सेगमेन्टहरू" लाई नक्सा बनाउँछ—प्रत्येक ट्रान्जिसनको सानो भागको लागि। प्रत्येक खण्डको लागि, मेशिनले ठ्याक्कै धातुको स्थितिमा ब्याकगेज समायोजन गर्दछ। त्यसपछि यसले खण्डलाई निश्चित कोणमा झुकाउन सही दबाब लागू गर्छ। प्रत्येक खण्डको बीचमा, कोण सेन्सरले बेन्ड सही छ कि छैन भनेर जाँच गर्दछ। यदि कुनै खण्ड ०.३° पनि बन्द छ भने, मेसिनले स्वचालित रूपमा अर्कोको लागि दबाब समायोजन गर्दछ। यो खण्डित विधिले "सामग्री मेमोरी" लाई बेवास्ता गर्छ - जब धातुले तीव्र आकार परिवर्तनको प्रतिरोध गर्दछ। यसले वर्गबाट ​​गोलाकारमा चिल्लो, निरन्तर संक्रमण, तीव्र अवरोध वा सामग्री विरूपणबाट मुक्त हुन्छ।

यो भाग तुरुन्तै एकीकरणको लागि तयार छ भनी सुनिश्चित गर्न, यसले सटीक क्यालिब्रेसन र सिम फिनिसिङबाट गुज्र्छ।\—यी चरणहरूले स्क्वायर-टु-राउन्ड ट्रान्जिसन भागलाई तपाईंको प्रणालीमा तुरुन्तै प्रयोग गर्नको लागि तयार पार्छ। पहिले, हामी सम्पूर्ण भागको सतह नक्सा गर्न लेजर कन्टूर स्क्यानर प्रयोग गर्छौं। हामी यो नक्सालाई मूल 3D डिजाइन फाइलसँग तुलना गर्छौं कि ट्रान्जिसन कर्भ एकरूप छ र स्क्वायर एन्ड मानक डक्ट/पाइप साइजमा फिट हुन्छ। सिम चाहिने भागहरूको लागि, हामी स्टेनलेस स्टील र एल्युमिनियमको लागि TIG वेल्डिंग वा जस्ती इस्पातको लागि स्पट वेल्डिंग प्रयोग गर्छौं। त्यसपछि हावाको प्रवाह वा तरल पदार्थको प्रवाहमा बाधा पुर्‍याउने कुनै पनि बम्पहरूबाट छुटकारा पाउनको लागि हामी सिमलाई चिल्लो पार्छौं। थप रूपमा, प्रत्येक ब्याचले आयामी अनुपालन जाँचबाट गुज्र्छ: हामी ट्रान्जिसन भागलाई मानक स्क्वायर डक्ट र राउन्ड पाइपमा जडान गर्छौं र पातलो फिलर गेजको साथ खाली ठाउँहरू जाँच गर्छौं। यदि कुनै पनि अन्तर ०.१ मिमी भन्दा बढी छ भने, हामी भागहरूको अर्को सेटको लागि झुकाउने प्यारामिटरहरू समायोजन गर्छौं। तरल पदार्थ बोक्ने भागहरूको लागि, हामी दबाब परीक्षण थप्छौं: हामी भागलाई बन्द गर्छौं, यसलाई पानी वा हावाले भर्छौं, र तपाईंको प्रणालीको अधिकतम सञ्चालन दबावको 1.2 गुणा चुहावटको जाँच गर्छौं। यसले ट्रान्जिसन सिमहरू मार्फत कुनै तरल पदार्थ नपरोस् भनेर सुनिश्चित गर्दछ।

Difon छान्नुको मुख्य फाइदा भनेको प्रणाली अनुकूलता सुनिश्चित गर्नको लागि हाम्रो व्यापक दृष्टिकोण हो। धेरै ग्राहकहरू अवस्थित वर्ग र गोल कम्पोनेन्टहरू लिएर हामीकहाँ आउँछन्। तिनीहरू चिन्तित छन् कि अनुकूलन ट्रान्जिसन भाग तिनीहरूको पुरानो प्रणालीहरूमा फिट हुनेछैन। यस चिन्तालाई सम्बोधन गर्न, हामी साइट वा टाढाको 'आयाम प्रमाणिकरण' सेवाहरू प्रदान गर्दछौं। हामी या त तपाइँको अवस्थित नलिका/पाइपहरू मापन गर्न प्राविधिक पठाउछौं वा तपाइँलाई डिजिटल क्यालिपरको साथ मापन गरेर हिंड्छौं। त्यसपछि हामी तपाईंको कम्पोनेन्टहरूमा कुनै पनि साना भिन्नताहरू मिलाउन ट्रान्जिसन भागको डिजाइन समायोजन गर्छौं। उदाहरणका लागि, यदि तपाईंको स्क्वायर डक्टको 252 मिमी साइड लम्बाइ छ भने, हामी फिट हुनको लागि विकास ढाँचा परिवर्तन गर्नेछौं - सटीक फिट सुनिश्चित गर्दै। हामी स्थापना निर्देशन पनि दिन्छौं: प्रत्येक अर्डर एक साधारण निर्देशन पानाको साथ आउँछ। यसले भाग पङ्क्तिबद्धताका लागि स्पष्ट निर्देशनहरू प्रदान गर्दछ र सिफारिस गरिएका फास्टनरहरू निर्दिष्ट गर्दछ। हाम्रो प्राविधिक टोली स्थापना प्रश्नहरूको जवाफ दिन फोन वा भिडियो कलद्वारा पनि उपलब्ध छ - हाम्रो सेवालाई फरक पार्ने समर्थनको स्तर।

नियमित ग्राहकहरूले वर्ग-देखि-राउन्ड ट्रान्जिसन भागहरूको लागि अनुकूलन उत्पादन तालिका र सूची व्यवस्थापन कार्यक्रमहरूबाट लाभ उठाउन सक्छन्। यदि तपाईं एक महिनामा 500 इकाइहरू बनाउने HVAC निर्माता हुनुहुन्छ भने, हामी मासिक ढुवानीको साथ पुनरावर्ती अर्डर सेट अप गर्न सक्छौं। हामी हाम्रो जलवायु-नियन्त्रित गोदाममा समाप्त भागहरू भण्डारण गर्छौं - त्यहाँ आर्द्रताले ग्याल्भेनाइज्ड स्टील वा एल्युमिनियमलाई हानि गर्दैन। हाम्रो द्रुत प्रोटोटाइपिङ सेवाको साथ तपाईंको विकास चक्रलाई गति दिनुहोस्: यदि तपाईंले नयाँ भेन्टिलेसन प्रणाली विकास गर्दै हुनुहुन्छ र वायुप्रवाह परीक्षण गर्न एउटा नमूना ट्रान्जिसन पार्ट चाहिन्छ भने, हामी यसलाई हाम्रो सानो ब्याच CNC लाइन मार्फत 3-5 व्यापार दिनहरूमा बनाउन सक्छौं। यसले तपाईंलाई धेरै अर्डर गर्नु अघि प्रदर्शन जाँच गर्न दिन्छ। हाम्रो प्रणालीले तपाईंको अर्डर इतिहासको विस्तृत रेकर्ड राख्छ। यदि तपाईंले छ महिना अघि खरिद गर्नुभएको भागलाई पुन: क्रमबद्ध गर्न आवश्यक छ भने, हामीसँग पहिले नै डिजाइन फाइल र सामग्री चश्माहरू छन्। यसले नयाँ अर्डरहरूको तुलनामा लगभग 30% ले नेतृत्व समय घटाउँछ।

वर्ग-देखि-राउन्ड ट्रान्जिसन पार्टहरू केवल कनेक्टरहरू भन्दा बढी छन्; तिनीहरू प्रणाली प्रदर्शनको लागि महत्वपूर्ण छन्। तिनीहरू तपाईंको प्रणालीको सहज, सुरक्षित र भरपर्दो सञ्चालन सुनिश्चित गर्नका लागि महत्वपूर्ण घटक हुन्। विशेष सीएनसी झुकाउने, डिजाइन अप्टिमाइजेसन, सामग्री विशेषज्ञता, र अनुकूलताको लागि प्रतिबद्धता संयोजन गरेर, हामी प्रत्येक संक्रमण भागले तपाइँको आयाम र प्रदर्शन आवश्यकताहरू पूरा गर्दछ भनेर सुनिश्चित गर्दछौं। चाहे तपाईं व्यावसायिक HVAC नेटवर्क, औद्योगिक रासायनिक पाइपलाइन, वा धुलो सङ्कलन प्रणाली निर्माण गर्दै हुनुहुन्छ, हाम्रा वर्ग-देखि-राउन्ड ट्रान्जिसन पार्टहरूले वर्ग र गोलाकार कम्पोनेन्टहरू बीचको अन्तरलाई निर्बाध रूपमा पूरा गर्दछ। आफ्नो विशिष्ट आवश्यकताहरु बारे कुरा गर्न चाहनुहुन्छ? नमूना भागको लागि सोध्नुहोस्? हाम्रो सुविधा हेर्न आउनुहोस्? हाम्रो टोलीलाई सम्पर्क गर्नुहोस्। तपाईं आफ्नो कार्यको दक्षता र विश्वसनीयता सुनिश्चित गर्ने परिशुद्धता भागहरूमा फ्ल्याट शीट मेटललाई कसरी परिणत गर्छौं भनेर तपाईंले प्रत्यक्ष रूपमा हेर्न सक्नुहुन्छ।
