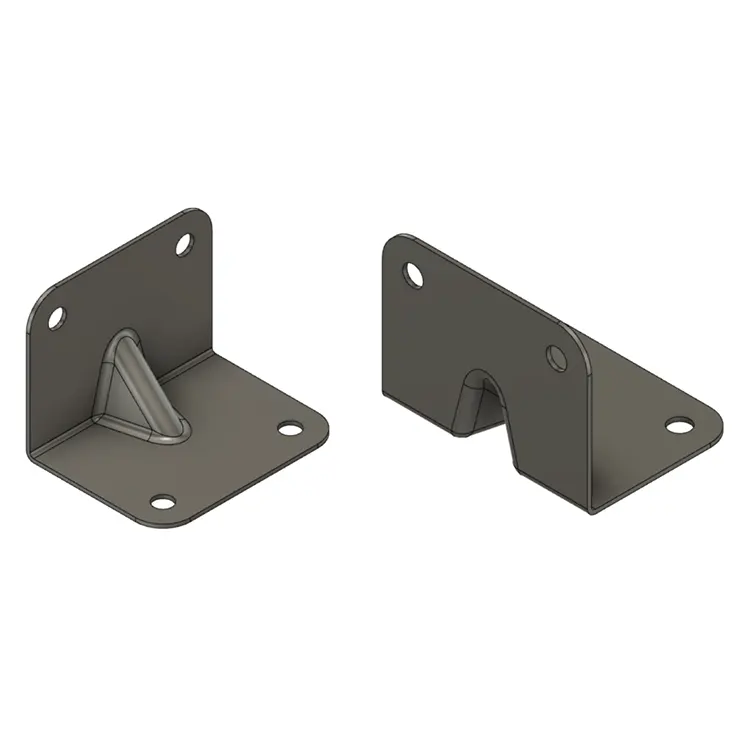

कडा रिब

डिफन मेसिनरीमा अनुकूलित कठोर रिब शीट मेटल पार्ट्सका लागि सीएनसी बेन्डिंग

औद्योगिक आश्रय, चिकित्सा उपकरण, र यातायात कम्पोनेन्टहरू जस्ता उद्योगहरूमा निर्माताहरूले प्राय: धेरै वजन थप्न बिना पाना धातुका भागहरू बलियो बनाउन आवश्यक छ। यो सन्तुलन महत्वपूर्ण छ: अत्यधिक तौलले कार्यक्षमतामा सम्झौता गर्छ, जबकि अपर्याप्त शक्तिले लोड अन्तर्गत विरूपण वा असफलता निम्त्याउँछ। Difon Machinery Co., Ltd. CNC झुकाउने सेवाहरूको एक विश्वसनीय प्रदायक हो जसले अनुकूलित कडा रिबहरू बनाउनमा केन्द्रित छ। हामी एकीकृत स्टिफेनिङ रिब्सको साथ कस्टम-इन्जिनियर गरिएको शीट मेटल पार्ट्समा विशेषज्ञ छौं: हेभी-ड्युटी शेल्भिङ प्यानल, मेडिकल उपकरण आधारहरू, ट्रक बडी सपोर्ट फ्रेमहरू, र थप। प्रत्येक रिब तपाईलाई चाहिने कुरासँग मिल्नको लागि सटीक CNC झुकावको साथ डिजाइन र गठन गरिएको छ - यसले कति वजन राख्छ, भागको आकार, सामग्री। चाहे तपाईको अनुप्रयोगलाई हल्का वजनको इलेक्ट्रोनिक्स बक्सहरूको लागि उथले V-आकारको रिबहरू चाहिन्छ, वा भारी भार बोक्ने औद्योगिक प्लेटहरूको लागि गहिरो U-आकारको रिबहरू। Difon छनोट गरेर, तपाईंले बल र वजन बीचको परम्परागत ट्रेड-अफ हटाउनुहुनेछ। तपाईं एक साझेदार पनि पाउनुहुन्छ जसले तपाईंको कार्यात्मक आवश्यकताहरूलाई वास्तविक, बलियो भागहरूमा परिणत गर्दछ - जसले गर्दा तपाईंको उत्पादनहरूको स्थायित्व र सेवा जीवनमा उल्लेखनीय वृद्धि हुन्छ।

कडा पार्ने रिबहरू पाना धातुमा साधारण उठाएको रेखाहरू जस्तो देखिन सक्छ, तर तिनीहरूको डिजाइन र तपाईंले तिनीहरूलाई कहाँ राख्नुहुन्छ यसले सीधै असर गर्छ कि भागले झुकाउने, घुमाउने वा वार्पिङको प्रतिरोध गर्दछ। जेनेरिक, अफ-द-शेल्फ रिब ढाँचाहरू विशेष संरचनात्मक चुनौतीहरूलाई सम्बोधन गर्नमा अक्सर प्रभावहीन हुन्छन्। एउटा मानक शेल्फ प्यानल लिनुहोस्: कुनै रिबहरू छैनन्, र तपाईंले 50kg राख्दा यो ढिलो हुन सक्छ। अनुचित रूपमा डिजाइन गरिएको वा स्थित रिबहरूले तनाव एकाग्रता बिन्दुहरू सिर्जना गर्न सक्छ, जसले रिब आधारमा क्र्याक गर्न नेतृत्व गर्दछ। यसको विपरित, हाम्रो अनुकूलित कठोर रिबहरू लोडहरू समान रूपमा वितरण गर्न इन्जिनियर गरिएको छ ताकि एउटै प्यानलले 150kg वा सो भन्दा बढि झुकाउन सक्दैन। आधारभूत शीट मेटल पसलहरूले पूर्व-सेट रिब ढाँचाहरू मात्र प्रस्ताव गर्छन्-यसले तपाईंको डिजाइन विकल्पहरूलाई सीमित पार्छ। तर हामी प्रत्येक रिब परियोजनालाई समस्या समाधान जस्तै व्यवहार गर्छौं। पहिलो, हामी भागले सामना गर्ने शक्तिहरू बुझ्नको लागि तपाईंको टोलीसँग काम गर्छौं। यो सहयोगी दृष्टिकोणले रिब्सले लक्षित संरचनात्मक सुदृढीकरणलाई आवश्यक पर्ने ठाउँमा ठ्याक्कै उपलब्ध गराउने सुनिश्चित गर्दछ।

हाम्रो अनुकूलित कठोर रिब सेवा चार-चरण कार्यप्रवाहबाट सुरु हुन्छ: डिजाइन, त्यसपछि निर्माण। यसले ध्वनि संरचनात्मक इन्जिनियरिङ सिद्धान्तहरूलाई उच्च-परिशुद्धता CNC झुकाउनेसँग एकीकृत गर्दछ, र प्रक्रिया लोड-असर आवश्यकताहरूमा केन्द्रित डिजाइन परामर्शको साथ सुरु हुन्छ। हामी तपाईको विशिष्ट लोड क्षमता आवश्यकताहरूको लागि इष्टतम रिब कन्फिगरेसनको विश्लेषण र निर्धारण गर्न प्रारम्भिक विशिष्टताहरू बाहिर जान्छौं। उदाहरणका लागि, यदि तपाईंलाई गोदाम शेल्फहरूको लागि 1.2m-लामो स्टिल प्यानल चाहिन्छ जुन प्रति मिटर 100kg हो, हाम्रा इन्जिनियरहरूले यसलाई कसरी झुकाउनबाट रोक्ने भनेर गणना गर्छन्। हामी प्यानलको छेउमा 300mm को दूरीमा राखिएको तीन U-आकारको रिबहरू सुझाव दिन सक्छौं। एकल केन्द्रीय रिबले तनाव एकाग्रता बिन्दु सिर्जना गर्न सक्छ, प्यानलको अखण्डतामा सम्झौता गर्दै। हामी तपाईंको भागको डिजाइनमा रिबहरू कोर्न 2D CAD सफ्टवेयर प्रयोग गर्छौं, त्यसपछि "ब्यान्डिङ अनुक्रम नक्सा" बनाउनुहोस्। यसले सीएनसी मेसिनले प्रत्येक रिब कसरी बनाउँछ भनेर देखाउँछ - धातुलाई ओभरल्याप गर्न वा गलत झुकाउनबाट जोगिनको लागि अति महत्त्वपूर्ण। कठिन भागहरूका लागि, घुमाउरो मेडिकल उपकरण आधारहरू जस्तै, हामी थ्रीडी मकअपहरू पनि बनाउँछौं। यसले हामीलाई समग्र ज्यामितिको साथ रिबहरूको एकीकरण प्रमाणित गर्न अनुमति दिन्छ, उत्पादन अघि सम्भावित डिजाइन समस्याहरू पहिचान गर्न र समाधान गर्न। यो डिजाइनको चरण रिब बनाउनको लागि मात्र होइन - यो एक रिब बनाउने बारे हो जसले भागले के गर्नुपर्छ भनेर काम गर्दछ।

एक पटक डिजाइन गरिसकेपछि, हामी रिबहरूको लागि CNC झुक्याउन जान्छौं - र यसलाई मानक झुकाउने भन्दा बढी सटीकता चाहिन्छ। रिब गहिराई वा कोणमा सानो भिन्नताले पनि भागलाई कमजोर बनाउन सक्छ। Difon मा, हामीसँग V, U, L, र Z आकारको रिबहरूका लागि विशेष डाइज भएका CNC बेन्डिङ मेसिनहरूको गुच्छा छ। तिनीहरूसँग गतिशील दबाव नियन्त्रण पनि छ, त्यसैले हामी सामग्री र रिब डिजाइनको लागि सेटिङहरू समायोजन गर्न सक्छौं। मानौं हामी 2mm-मोटो कोल्ड-रोल्ड स्टिलमा V-आकारको रिब बनाउँदैछौं। CNC मेसिनले ±0.05mm मा सही ब्याकगेजको साथ पानालाई लाइन बनाउँछ। त्यसपछि यसले V-आकारको डाइलाई बिस्तारै-5 मिमी प्रति सेकेन्ड घटाउँछ र 120 बारको दबाबमा धकेल्छ। ९०° कोण बनाउनको लागि मात्र पर्याप्त छ, मोन्डमा धातुलाई पातलो नगर्ने। 1.5mm-मोटो एल्युमिनियममा U-आकारको रिबको लागि, मेसिनले दुई चरणहरू गर्छ: पहिले प्रत्येक पक्षलाई 45° मा झुकाउँछ, त्यसपछि U-आकार बनाउन 180° मा बन्द हुन्छ। 3-सेकेन्ड बस्ने समय एल्युमिनियमको स्प्रिंगब्याक विशेषताको लागि क्षतिपूर्ति गर्न प्रयोग गरिन्छ, आयामी शुद्धता सुनिश्चित गर्दै। लामो रिबहरूको लागि, हामी "सेगमेन्टेड बेन्डिङ" प्रयोग गर्छौं - मेसिनले रिबलाई 200mm खण्डहरूमा बनाउँछ। यसले गहिराई र कोणलाई सँगै राख्छ। म्यानुअल झुकावले प्रायः असंगत रिब प्रोफाइलहरू र छेउमा पातलो दागहरूको परिणाम दिन्छ, संरचनात्मक प्रभावकारितामा सम्झौता गर्दछ।

रिबहरू बनाएपछि, हामी परिष्करणमा ध्यान केन्द्रित गर्छौं र भाग पर्याप्त बलियो छ कि छैन भनेर जाँच गर्छौं। यी चरणहरूले पक्का बनाउँछ कि रिब गरिएका भागहरू राम्रोसँग काम गर्दछ र राम्रो देखिन्छ। पहिले, हामी रिबको आकार - गहिराई, चौडाई, कोण जाँच गर्न लेजर प्रोफाइल स्क्यानर प्रयोग गर्छौं। हामी यसलाई डिजाइन फाइलसँग तुलना गर्छौं। उदाहरणका लागि, यदि U-आकारको रिब 8mm गहिरो हुनु पर्छ भने, हामी यो निश्चित गर्छौं कि त्यो गहिराईको ±0.1mm भित्र छ। यो समान रूपमा वजन फैलाउनको लागि कुञ्जी हो। त्यसपछि हामी दागहरू चिल्लो गर्छौं जहाँ रिबले पानालाई मिल्छ डिबरिङ उपकरणको साथ गोलाकार टिप हुन्छ। कुनै तीखो किनारहरू छैनन् - जसले सभाको समयमा कसैलाई काट्न वा अन्य भागहरूमा समात्न सक्छ। राम्रो देखिनु पर्ने भागहरूका लागि (जस्तै मेडिकल उपकरण प्यानल मानिसहरूले देख्छन्), हामी हल्का रूपमा बालुवा राख्छौं ताकि रिबहरू पानाको बाँकी भाग जस्तै समाप्त हुन्छ।

आकारहरू जाँच गर्नुभन्दा बाहिर, हामी प्रत्येक ब्याचबाट नमूनाहरूमा भागको बल परीक्षण गर्छौं। प्रदर्शन परीक्षणको यो स्तर हाम्रो सेवाको मुख्य भिन्नता हो। वजन राख्ने भागहरूको लागि, हामी "तीन-बिन्दु झुकाउने परीक्षण" गर्छौं: हामी भागलाई दुई समर्थनहरूमा राख्छौं र बिस्तारै बीचमा वजन थप्छौं। हामी मापन गर्छौं कि यो कति झुक्छ। यदि तपाइँ यसलाई 100kg भन्दा कम 2mm भन्दा बढी झुकाउन आवश्यक छ भने, हामी यसलाई 120kg संग परीक्षण गर्छौं - केवल सुरक्षित हुन। कम्पन हुने भागहरूको लागि, हामी 24-घण्टा कम्पन परीक्षण गर्छौं। हामी भागलाई शेकर टेबलमा माउन्ट गर्छौं र यसलाई तपाईंको कारखानामा सामना गर्ने समान फ्रिक्वेन्सीहरूसँग हिट गर्छौं। हामी पक्का गर्छौं कि रिबहरूले भागलाई धेरै कम्पन हुनबाट रोक्छ - धेरै कम्पनले बोल्टहरू ढिलो गर्न वा आन्तरिक भागहरू भाँच्न सक्छ। यी परीक्षणहरूले गुणस्तर मात्र प्रमाणित गर्दैन तर कागजात प्रमाणहरू पनि प्रदान गर्दछ कि भागहरूले तपाईंको आवेदनमा आवश्यकता अनुसार प्रदर्शन गर्नेछ।

हाम्रो अनुकूलित कडा रिब सेवालाई वास्तवमै फरक पार्ने कुरा भनेको तपाईको सम्पूर्ण उत्पादन चक्रमा हाम्रो व्यापक समर्थन हो - भागहरू मात्र बनाउँदैन। डिजाइन प्रमाणीकरण चरणको बखत, हामी कम लागतको नमूना रनहरू प्रस्ताव गर्छौं: 5-10 रिब्ड पार्टहरू ताकि तपाईं फिट जाँच गर्न सक्नुहुन्छ, तिनीहरूले कसरी काम गर्छन्, र तिनीहरूले कति वजन राख्छन्। यदि नमूनाले कार्यसम्पादन अपेक्षाहरू पूरा गर्दैन भने - उदाहरणका लागि, अत्यधिक विक्षेपण प्रदर्शन गर्दै - हाम्रा इन्जिनियरहरूले कुनै अतिरिक्त लागत बिना रिब डिजाइनलाई परिष्कृत गर्नेछन्। यसमा रिब गहिराई, मात्रा, वा प्रोफाइल समायोजन समावेश हुन सक्छ - जुनसुकै अनुकूलन लक्ष्य प्रदर्शन प्राप्त गर्न आवश्यक छ। ठूला उत्पादन रनको लागि, हामी लचिलो डेलिभरी प्रदान गर्दछौं। तपाईको असेंबली लाइनको लागि भर्खरै समयमा भागहरू चाहिन्छ? हामी त्यो गर्न सक्छौं। हामी तपाईंको रिब डिजाइनहरू पनि सुरक्षित रूपमा भण्डार गर्छौं। त्यसोभए यदि तपाइँ 6 महिना वा एक वर्षमा पुन: क्रमबद्ध गर्न आवश्यक छ भने, हामी चश्मा छिटो तान्दछौं - कुनै ढिलाइ छैन।

हामीले धेरै ग्राहकहरूसँग इन-हाउस स्ट्रक्चरल इन्जिनियरिङ विशेषज्ञता नहुन सक्छ भन्ने कुरा बुझ्छौं। यसैले हामी अनुकूलित कडा रिबहरूको लागि नि: शुल्क डिजाइन मद्दत प्रस्ताव गर्दछौं। हाम्रा इन्जिनियरहरूले तपाईंको अवस्थित पार्ट डिजाइनहरू हेर्न सक्छन्, कमजोर दागहरू फेला पार्न सक्छन्, र थप लागत बिना यसलाई बलियो बनाउने रिबहरू सुझाव दिन सक्छन्। गत महिना, मेडिकल कार्ट बनाउने एक ग्राहक हामीकहाँ आए। तिनीहरूको आधार धेरै कमजोर थियो। हामीले लम्बाइमा दुईवटा उथले V-आकारको रिबहरू सुझाव दियौं - बाक्लो धातुको आवश्यकता पर्दैन, जसले तिनीहरूलाई पैसा बचत गर्‍यो। अब यो उनीहरूको उपकरणको लागि पर्याप्त बलियो छ। यो सहयोगी दृष्टिकोणले तपाईंको उत्पादनको समग्र गुणस्तर र कार्यसम्पादन बढाउने उद्देश्यले साझेदारीलाई बढावा दिन्छ।

Difon Machinery Co., Ltd. मा, हामी सोच्दछौं कि अनुकूलित कडा रिबहरू पाना धातुमा रेखाहरू मात्र होइन - तिनीहरूले भागहरूलाई भरपर्दो र दीर्घकालीन बनाउँदछ। विश्लेषणात्मक डिजाइन, परिशुद्धता निर्माण, कठोर परीक्षण, र समर्पित समर्थनलाई एकीकृत गरेर, हामी रिब्ड पार्ट्सहरू डेलिभर गर्छौं जुन तपाईंको आवश्यकता अनुसार बनाइन्छ, अन्तिममा बनाइन्छ, र समयमै डेलिभर हुन्छ। हामीले बनाएको हरेक रिब्ड पार्ट तपाईंको आवश्यकता अनुसार बनाइन्छ, अन्तिममा बनाइन्छ, र समयमै डेलिभर हुन्छ। चाहे तपाईं सेल्फहरू सुदृढ गर्दै हुनुहुन्छ, मेडिकल गियर स्थिर गर्दै हुनुहुन्छ, वा ट्रकका भागहरूलाई बलियो बनाउँदै हुनुहुन्छ, हामी तपाईंको बल आवश्यकताहरूलाई काम गर्ने भागहरूमा बदल्न तयार छौं। तपाईंको कडा रिब आवश्यकताहरू छलफल गर्न तयार हुनुहुन्छ? नमूना चाहिन्छ? हाम्रो पसल हेर्न आउनुहोस्। हामी कसरी शिट मेटललाई बलियो, भरपर्दो कम्पोनेन्टहरूमा रूपान्तरण गर्छौं जसले तपाईंको व्यवसायको सहज र निर्बाध सञ्चालन सुनिश्चित गर्दछ आफैलाई हेर्नुहोस्।
